PoE چیست؟ انتقال برق و داده از طریق کابل شبکه چگونه انجام می‌شود؟

تکنولوژی PoE چیست و چگونه برق را روی کابل شبکه منتقل می‌کند؟ معرفی استانداردهای +PoE، تفاوت Active و Passive، تجهیزات لازم و کابل مناسب شبکه PoE.

فناوری PoE روشی برای انتقال همزمان برق و داده از طریق کابل شبکه است به همین دلیل تجهیزاتی مثل دوربین مداربسته، تلفن IP و اکسس‌ پوینت را می‌توان بدون کابل برق جداگانه راه‌اندازی کرد. در این فناوری سوئیچ PoE، کابل شبکه و گاهی اینجکتور PoE نقش اصلی را دارند و نوع استاندارد PoE و توان مورد نیاز دستگاه به انتخاب تجهیزات کمک می‌کند. شناخت نحوه کار PoE و تفاوت استانداردهایی مثل ۸۰۲.۳af، ۸۰۲.۳at و ۸۰۲.۳bt باعث می‌شود هنگام طراحی یا ارتقای شبکه، تجهیزات سازگار را انتخاب کنید و از مشکلاتی مثل کمبود توان یا ناسازگاری دستگاه‌ها جلوگیری شود.

PoE چیست و چگونه کار می‌کند؟

PoE (Power over Ethernet) فناوری‌ای است که امکان انتقال برق و داده را همزمان از طریق کابل شبکه فراهم می‌کند بنابراین تجهیزاتی مثل دوربین IP، تلفن تحت شبکه و اکسس‌ پوینت برای تأمین برق به کابل جداگانه نیاز ندارند.

در این فرایند تجهیزاتی مانند سوئیچ PoE یا اینجکتور، برق را وارد مسیر شبکه می‌کنند و دستگاه مقصد که با عنوان PD شناخته می‌شود، توان مورد نیاز خود را دریافت می‌کند. میزان توان قابل انتقال به استاندارد PoE و تجهیزات شبکه بستگی دارد و همین موضوع در انتخاب سوئیچ، کابل و اینجکتور مناسب اهمیت دارد.

مطالعه بیشتر: PD چیست؟

مزایا و معایب استفاده از فناوری PoE

فناوری PoE راه‌اندازی و مدیریت تجهیزات شبکه را ساده‌تر می‌کند چون انتقال برق و داده را در یک کابل انجام می‌دهد. با این حال استفاده از PoE در کنار مزایایی مثل کاهش کابل ‌کشی، محدودیت‌هایی در توان و فاصله انتقال دارد.

مزایای PoE:

• کاهش تعداد کابل‌های مورد نیاز: برق و داده از طریق یک کابل شبکه منتقل می‌شوند و نیازی به کابل برق جداگانه برای هر دستگاه نیست
• نصب ساده‌تر تجهیزات شبکه: راه‌اندازی دوربین‌های IP، اکسس‌پوینت و تلفن‌های تحت شبکه در محل‌هایی که دسترسی به برق دشوار است، راحت‌تر انجام می‌شود
• تأمین برق از طریق سوئیچ شبکه: سوئیچ PoE می‌تواند برق مورد نیاز تجهیزات متصل را مستقیماً از طریق پورت شبکه تأمین کند
• مدیریت متمرکز تجهیزات: امکان کنترل و مدیریت برق دستگاه‌های متصل از طریق تجهیزات شبکه، عیب‌یابی و مدیریت زیرساخت را ساده‌تر می‌کند
• کاهش هزینه اجرای کابل‌کشی: حذف کابل برق جداگانه در برخی پروژه‌ها باعث کاهش هزینه تجهیزات، کابل‌ کشی و زمان اجرای شبکه می‌شود
• استفاده از برق پشتیبان: با اتصال سوئیچ PoE به UPS، تجهیزات متصل می‌توانند هنگام قطع برق برای مدتی به فعالیت خود ادامه دهند

معایب PoE:

• محدودیت توان قابل انتقال: هر استاندارد PoE مقدار مشخصی توان ارائه می‌دهد و برای تجهیزات پرمصرف باید استاندارد و توان خروجی مناسب انتخاب شود
• محدودیت فاصله انتقال: در شبکه اترنت استاندارد، فاصله انتقال معمولاً به ۱۰۰ متر محدود است و برای مسیرهای طولانی‌تر به راهکارهای مناسب نیاز دارید
• نیاز به تجهیزات سازگار: برای استفاده از PoE باید سوئیچ، اینجکتور و دستگاه مقصد از استاندارد یا روش PoE سازگار پشتیبانی کنند
• هزینه اولیه بیشتر: تجهیزات PoE مانند سوئیچ‌ها و اینجکتورهای مجهز به این فناوری معمولاً هزینه بیشتری نسبت به نمونه‌های معمولی دارند
• وابستگی چند دستگاه به یک منبع: خرابی سوئیچ PoE یا منبع تغذیه آن می‌تواند برق چندین دستگاه متصل را به ‌صورت همزمان قطع کند
• اهمیت انتخاب کابل مناسب: در انتقال توان بالاتر، کیفیت کابل، جنس هادی و شرایط نصب اهمیت بیشتری پیدا می‌کند و استفاده از کابل نامناسب می‌تواند باعث افت عملکرد یا افزایش گرما شود

انواع استانداردهای PoE

استانداردهای PoE میزان توان قابل انتقال از طریق کابل شبکه و نحوه تأمین برق تجهیزات را مشخص می‌کنند. مهم‌ترین استانداردهای PoE در خانواده IEEE 802.3 قرار دارند و از نظر توان خروجی با یکدیگر تفاوت دارند.

IEEE 802.3af (PoE)

این استاندارد نخستین نسل رایج PoE است و تا ۱۵.۴ وات توان را از سمت منبع تغذیه ارائه می‌دهد. توان قابل دریافت دستگاه معمولاً حدود ۱۲.۹۵ وات است. برای تجهیزاتی مثل تلفن IP، دوربین‌های ساده و برخی اکسس‌پوینت‌ها کاربرد دارد.

IEEE 802.3at (PoE+)

استاندارد PoE+ توان بیشتری نسبت به  at802.3 ارائه می‌دهد و حداکثر توان خروجی آن ۳۰ وات است. توان قابل دریافت دستگاه به حدود ۲۵.۵ وات می‌رسد و برای تجهیزاتی مانند اکسس‌پوینت‌های پرمصرف‌تر، دوربین‌های پیشرفته و تلفن‌های IP مجهز به امکانات بیشتر مناسب است.

IEEE 802.3bt (PoE++ / 4PPoE)

این استاندارد با استفاده از هر چهار زوج سیم کابل شبکه توان بیشتری منتقل می‌کند و در دو سطح رایج Type 3 تا ۶۰ وات و Type 4 تا ۹۰ تا ۱۰۰ وات در سمت منبع ارائه می‌دهد. از آن برای تجهیزاتی با مصرف بالاتر مانند برخی دوربین‌های PTZ، تجهیزات ویدئو کنفرانس و دستگاه‌های شبکه پرمصرف استفاده می‌شود.

Active PoE در برابر Passive PoE؛ خطری که باید بشناسید!

Active PoE و Passive PoE از نظر نحوه تأمین برق تفاوت مهمی دارند. در Active PoE، تجهیزات از استانداردهایی مثل IEEE 802.3af، ۸۰۲.۳at و ۸۰۲.۳bt استفاده می‌کنند و پیش از ارسال برق سازگاری دستگاه مقصد را بررسی می‌کنند. در نتیجه اگر دستگاه با PoE سازگار نباشد برق به آن ارسال نمی‌شود.

در Passive PoE برق بدون این فرایند تشخیص روی کابل قرار می‌گیرد و اگر ولتاژ یا پین‌های اتصال با دستگاه سازگار نباشد احتمال آسیب به تجهیزات وجود دارد. به همین دلیل پیش از استفاده از Passive PoE باید ولتاژ، نوع کابل و پین‌آوت تجهیزات را دقیق بررسی کنید.

تجهیزات شبکه PoE چیست؟

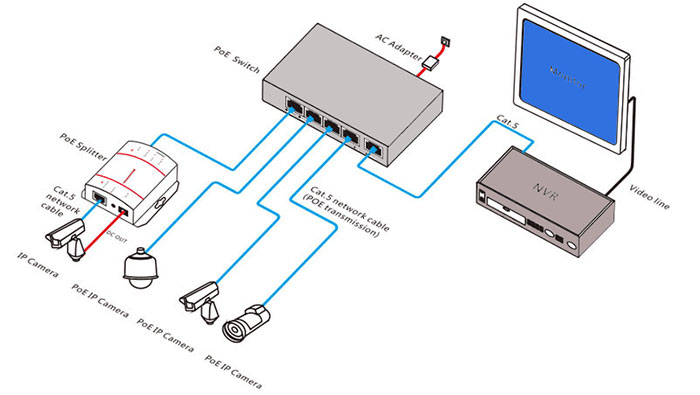

برای راه‌ اندازی یک شبکه مبتنی بر PoE، تجهیزات مختلفی در مسیر انتقال برق و داده قرار می‌گیرند. سوییچ PoE، اینجکتور PoE و اسپلیتر PoE هرکدام وظیفه متفاوتی دارند و انتخاب بین آن‌ها به نوع دستگاه مقصد و ساختار شبکه بستگی دارد.

سوییچ   PoE

سوییچ PoE هم‌زمان داده و برق را از طریق کابل شبکه به تجهیزات سازگار منتقل می‌کند. این گزینه برای شبکه‌هایی مناسب است که چند دستگاه مانند دوربین IP، اکسس‌ پوینت یا تلفن تحت شبکه دارند و می‌خواهند برق آن‌ها را از یک نقطه مدیریت کنند.

اینجکتور  PoE

این دستگاه زمانی کاربرد دارد که سوییچ شبکه شما قابلیت PoE ندارد. اینجکتور بین سوییچ و دستگاه مقصد قرار می‌گیرد. داده را از سوییچ دریافت می‌کند و برق را به همان مسیر کابل شبکه اضافه می‌کند. برای اتصال یک یا تعداد محدودی تجهیزات PoE، استفاده از اینجکتور می‌تواند نیاز به تعویض سوییچ را برطرف کند.

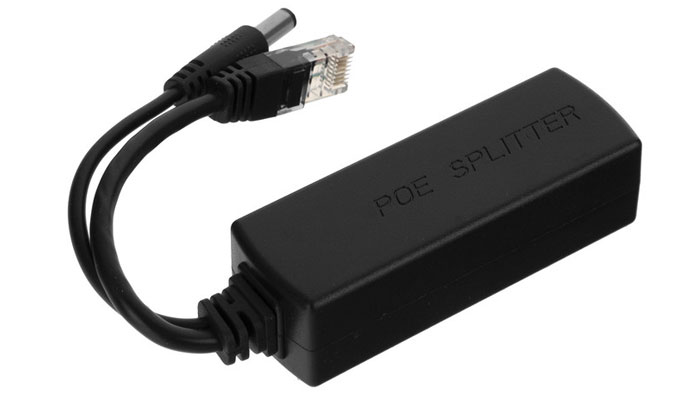

اسپلیتر  PoE

اسپلیتر PoE برق و داده را در سمت دستگاه مقصد از یکدیگر جدا می‌کند. این وسیله برای تجهیزاتی کاربرد دارد که پورت شبکه دارند اما به‌صورت داخلی از PoE پشتیبانی نمی‌کنند؛ اسپلیتر برق را از کابل شبکه دریافت کرده و از طریق خروجی مناسب در اختیار دستگاه قرار می‌دهد.

کابل شبکه مناسب برای PoE

انتخاب کابل شبکه PoE فقط به انتقال داده محدود نمی‌شود و کابل باید توان عبوری مورد نیاز تجهیزات را هم تحمل کند. کابل‌های Cat5e، Cat6 و Cat6a در صورت رعایت استاندارد و کیفیت ساخت، برای PoE کاربرد دارند. با این حال برای توان‌های بالاتر و مسیرهای طولانی‌تر، توجه به ضخامت هادی، جنس مس و میزان گرمای ایجاد شده داخل دسته کابل اهمیت بیشتری دارد. همچنین بهتر است از کابل‌های تمام ‌مس استفاده و هنگام اجرای PoE، استاندارد کابل را با توان مورد نیاز دستگاه و استاندارد PoE سوئیچ هماهنگ کنید.

سخن پایانی

 PoEراهکاری کاربردی برای انتقال همزمان برق روی کابل شبکه و داده از طریق کابل شبکه است و در تجهیزاتی مانند دوربین‌های IP، اکسس‌پوینت‌ها و تلفن‌های تحت شبکه کاربرد زیادی دارد. شناخت استانداردهای PoE، تفاوت Active و Passive PoE و انتخاب درست سوییچ، اینجکتور و کابل شبکه، نقش مهمی در عملکرد پایدار و جلوگیری از آسیب به تجهیزات دارد. پیش از راه‌اندازی نیز باید توان مورد نیاز دستگاه مقصد را با توان خروجی تجهیزات PoE تطبیق دهید.

سوالات متداول

• آیا هر کابل شبکه‌ای برای PoE مناسب است؟

کابل‌های Cat5e، Cat6 و Cat6a می‌توانند برای PoE استفاده شوند. کیفیت کابل و جنس هادی در انتقال مطمئن برق اهمیت دارد.

• آیا PoE سرعت اینترنت را کاهش می‌دهد؟

خود فناوری PoE باعث کاهش سرعت شبکه نمی‌شود و سرعت انتقال داده به استاندارد اترنت و تجهیزات شبکه بستگی دارد.

• تفاوت سوئیچ PoE و اینجکتور PoE چیست؟

سوئیچ PoE برق و داده را به چند پورت شبکه منتقل می‌کند ولی اینجکتور معمولاً برای اضافه کردن برق PoE به یک اتصال شبکه استفاده می‌شود.
